Estribos Cerrados Características.

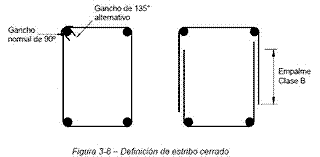

De acuerdo con el artículo 7.11.3, los estribos cerrados deben estar compuestos por un solo tramo de barra continua con ganchos de 90 ó 135 grados yuxtapuestos en sus extremos, o bien por uno o dos tramos de barra continua con empalmes Clase B, tal como se ilustra en la Figura 3-8. Los estribos cerrados constituidos por un solo tramo de barra continua con ganchos yuxtapuestos en sus extremos no son prácticos de colocar. Ninguno de los estribos cerrados ilustrados en la Figura 3-8 se considera efectivo para un elemento solicitado por esfuerzos de torsión elevados. Ensayos realizados han demostrado que cuando hay esfuerzos de torsión elevados y el confinamiento proporcionado por el hormigón externo es limitado, este tipo de detalles de armado resultarán en la pérdida del recubrimiento de hormigón y la consiguiente pérdida del anclaje. Ver Figura 3-9. El Manual ACI3.1 recomienda que los estribos cerrados usados para resistir torsión se detallen como se ilustra en la Figura 3-10.
